 [DIW] Tutoriel Fixation GoPro sur la voile [WingMount]

Aller en bas
AuteurMessage
Nico
Admin
Nico

Messages : 211
Age : 35
Localisation : Toulouse(31) - Valence d'Agen(82)

[DIW] Tutoriel Fixation GoPro sur la voile [WingMount] Empty
MessageSujet: [DIW] Tutoriel Fixation GoPro sur la voile [WingMount]   [DIW] Tutoriel Fixation GoPro sur la voile [WingMount] Icon_minitimeDim 24 Nov - 0:35

Bonsoir à tous [DIW] Tutoriel Fixation GoPro sur la voile [WingMount] 3324469590

Ce soir Mc Guyver va passer pour un amateur [DIW] Tutoriel Fixation GoPro sur la voile [WingMount] 1401586611

L'idée etait de faire des prises de vue de ce style :


Aprés quelques recherches:
http://store.eagleparagliding.com/index.php?main_page=product_info&products_id=667

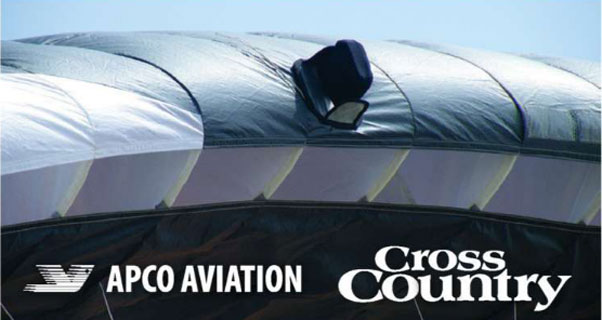

http://www.apcoaviation.com/DL/magnetic_GoPro/index.html

[DIW] Tutoriel Fixation GoPro sur la voile [WingMount] Magnetic-Go-Pro-Mount

[DIW] Tutoriel Fixation GoPro sur la voile [WingMount] 01-237

En voyant cette video:


Je m'suis dit, "Booooo , .... c'est trop simple !!!!!" [DIW] Tutoriel Fixation GoPro sur la voile [WingMount] 4159947239

Je pense que l'on peux faire plus simple et plus propre.

Allez je me lance !!!!! [DIW] Tutoriel Fixation GoPro sur la voile [WingMount] 1401586611

La liste des courses est simple pour 10E. affraid  ( vendu entre 50 et 89e dans le commerce )

Vous avez besoin:

- Le support qui sert de présentoir lorsque vous achetez la go pro.
[DIW] Tutoriel Fixation GoPro sur la voile [WingMount] Img_0810
Si vous ne l'avez plus, un support rigide en plastique + un support 3M de chez Gopro.

- De la colle Epoxy ( 3.99€ le tube chez Leroy-Merlin )
[DIW] Tutoriel Fixation GoPro sur la voile [WingMount] Img_0823

- De la colle liquide ( bois, néoprène ... ) que vous avez sous la main.

- D'un vieux Classeur en plastic ou range document en plastique
[DIW] Tutoriel Fixation GoPro sur la voile [WingMount] Img_0812

- D'un chiffon ou vieux tissu a base de coton/Jersey...
[DIW] Tutoriel Fixation GoPro sur la voile [WingMount] Img_0814
Perso j'ai récupéré d'un fond des étagères une housse de siège auto, du moins ce qui sert de protection d'appuis tête.

- 4 aimant rond de grande taille 30 ( Pour L'embase )
[DIW] Tutoriel Fixation GoPro sur la voile [WingMount] Img_0815

- 4 aimant rond de petite taille ( 18 voir 20 mm pour le support )
[DIW] Tutoriel Fixation GoPro sur la voile [WingMount] Img_0816


1ére étape, créer l'embase, celle ci va permettre de supporter le support et la goPro, elle se logera directement dans le caisson.
[DIW] Tutoriel Fixation GoPro sur la voile [WingMount] Img_0817

On se sert du support de la gopro comme gabarit.

[DIW] Tutoriel Fixation GoPro sur la voile [WingMount] Img_0818

On en profite pour arrondir les bords pour éviter toutes détérioration à l’intérieur de la voile.

[DIW] Tutoriel Fixation GoPro sur la voile [WingMount] Img_0819

2 éme étape, on va se servir du tissu pour protéger l'embase et le support pour qu'il ne détériore pas la voile ou altere la porosité.

[DIW] Tutoriel Fixation GoPro sur la voile [WingMount] Img_0820

On pré-découpe le contour on prend bien 2 cm de marge supplémentaire pour bien entourer/recouvrir la base par la suite.

[DIW] Tutoriel Fixation GoPro sur la voile [WingMount] Img_0821

[DIW] Tutoriel Fixation GoPro sur la voile [WingMount] Img_0822

De même que les support on arrondi les angles.

[DIW] Tutoriel Fixation GoPro sur la voile [WingMount] Img_0824

Les voila finis

[DIW] Tutoriel Fixation GoPro sur la voile [WingMount] Img_0825

3 éme étape le positionnement des aimants

On prends les 30 mm et les 16 mm. Nota, il est important que le choix des aimant aient une force important la tenu en dépend, privilégier une quincaillerie qui détaille cela vous permettre de vérifier la force individuellement.

La colle Epoxy qui va servir à la fixation des aimant sèche très vite, il est important de faire chaque opération rapidement, attentions aux doigts

[DIW] Tutoriel Fixation GoPro sur la voile [WingMount] Img_0826

Vous localisez la polarité de chaque aimants, c'est important avant le collage. ( Décoller sur de la colle epoxy c'est pas simple ... )

[DIW] Tutoriel Fixation GoPro sur la voile [WingMount] Img_0828

En 1er temps on colle d'abord les aimants sur le support de la gopro.

[DIW] Tutoriel Fixation GoPro sur la voile [WingMount] Img_0827

[DIW] Tutoriel Fixation GoPro sur la voile [WingMount] Img_0829

En 2eme temps ceux sur l'embase

Donc avec la même logique que le (-) sera coller sur le support, il faut être le plus possible dans chaques angle des support/embase

[DIW] Tutoriel Fixation GoPro sur la voile [WingMount] Img_0830

[DIW] Tutoriel Fixation GoPro sur la voile [WingMount] Img_0831

Perso avec un morceau du range document j'ai boucher l'espace du support gopro pour faire une surface plate.

[DIW] Tutoriel Fixation GoPro sur la voile [WingMount] Img_0832

Puis une fois la colle epoxy sèche, on badigeonne le support de colle pour y apposer le tissu de protection :

[DIW] Tutoriel Fixation GoPro sur la voile [WingMount] Img_0833

[DIW] Tutoriel Fixation GoPro sur la voile [WingMount] Img_0834

De même que pour l'embase, il faut mettre une fine pellicule sur les aimants pour ne pas les surcharger qui pourrait faire trop d'épaisseur avec la voile.

[DIW] Tutoriel Fixation GoPro sur la voile [WingMount] Img_0835

On habille chaque support pour qu'une fois sur la voile les base ne frotte pas ou déchire la voile en cas d'incident.

[DIW] Tutoriel Fixation GoPro sur la voile [WingMount] Img_0836

On rabotte les bords de tissu pour couvrir le dos des supports.

[DIW] Tutoriel Fixation GoPro sur la voile [WingMount] Img_0837

Pour sécurisé la Gopro et ne pas perdre le support en vol, on peux mettre un morceau de suspente pour retenir la gopro sur le support, et un autre pour sécurisé le support sur une couture de suspentage haut :

[DIW] Tutoriel Fixation GoPro sur la voile [WingMount] Img_0838

[DIW] Tutoriel Fixation GoPro sur la voile [WingMount] Img_0839

Voila une fois le support fini, j'ai garder des chutes de tissu pour fignoler le montage. ( notamment sur le dos pour cacher les traces de colle )

[DIW] Tutoriel Fixation GoPro sur la voile [WingMount] Img_0840

[DIW] Tutoriel Fixation GoPro sur la voile [WingMount] Img_0841


Pour tester le montage, il faut en profiter pour faire du gonflage + pente école pour tester la tenue du support.
